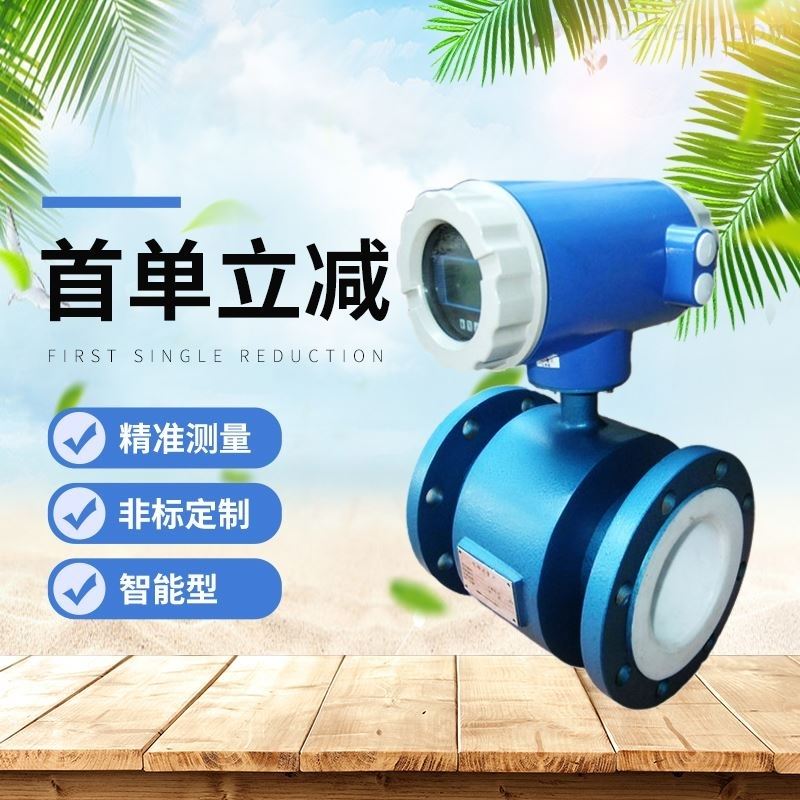

上仪插入式电磁流量计 智能分体管道污水表

上仪插入式电磁流量计 智能分体管道污水表详细介绍

智能电磁流量计是基于法拉第电磁感应原理而研制的一种全智能化的流量计，其设计融合了长期的经验，具有高可靠性、稳定性和重复性。它由电磁流量传感器和智能化的转换器的两大部分组成。传感器包括测量管、电极、内衬和励磁线圈等，主要作用是产生与流速成正比的感应电势，并通过电缆将感应电势信号传输到转换器进行智能化的处理。转化器输出与被测流量对应的模拟直流信号、累积脉冲等信号。

v 连接形式：DN15-DN1000 为法兰型。

v 压力等级：（超出压力范围需定制）

DN15-DN300    1.6Mpa

DN350-DN1000  1.6Mpa

DN1200        1.6Mpa

v 流体温度分类：≤150℃或≤80℃

v 流量计主体材料： 表面涂层，不锈钢喷砂，涂层颜色为天蓝色。

v 电极材料：316L、哈氏合金 B、哈氏合金 C、钛、钽等。

v 接地环材料：316L、哈氏合金 B 哈氏合金 C、钛钽等。

v 电 极 结 构 （ 内 插 式 ）：

DN25～DN40：标准电极（角电极），

DN50～DN1000:标准电极（碗型电极）。

v 防护等级：IP65、IP68。

v 安装方法：DN25～DN1000 法兰连接，安装在用户现场的管道法兰上。
